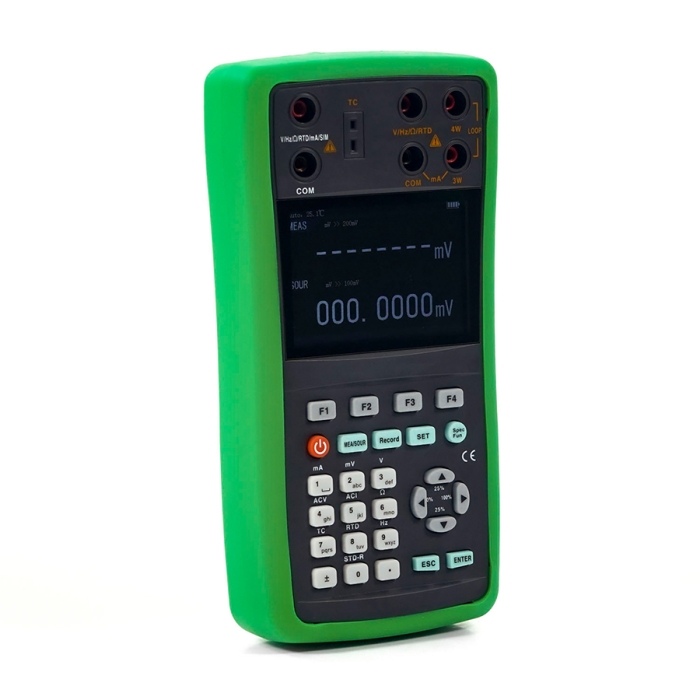

Калибратор процессов с функцией измерения VERDO CH3905, 0,008%, RTD, TC, F, HART

Профессиональный портативный калибратор процессов VERDO CH3905 объединяет в одном корпусе прецизионные мультиметр, калибратор, регистратор и HART-коммуникатор, позволяя производить настройку, калибровку и тестирование устройств непосредственно в месте их установки. Это делает его универсальным решением для проведения сервисных работ удаленных систем промышленной автоматики и контрольно-измерительных комплексов.

Калибратор VERDO CH3905 обладает высокой точностью до 0,008% и сочетает в себе широкий функционал:

- Измерение и эмуляция широкого спектра датчиков и преобразователей, включая термопары и термосопротивления, токовые петли, частотные приводы, а также калибровка трансмиттеров и измерение и эмуляция резистивных элементов;

- Аккумуляторное питание и компактный вес.

Благодаря своим характеристикам портативный калибратор процессов VERDO CH3905 обеспечивают удобство использования в различных условиях.

Основные технические характеристики:

• Базовая погрешность 0,008%;
• Измерение/воспроизведение постоянного напряжения в диапазоне до 200В/10В;
• Измерение/воспроизведение постоянного тока в диапазоне до 200мА/30 мА;
• Измерение/воспроизведение сопротивления по 2, 3 и 4-проводной схеме в диапазоне до 5000 Ом;
• Измерение/воспроизведение частоты в диапазоне до 200кГц/100кГц (кроме VERDO CH3901);
• Режимы счетчика импульсов, измерения рабочего цикла частотного сигнала**;
• Измерение переменного напряжения и тока (до 200В/200мА)**;
• Измерение и воспроизведения термосопротивлений и термопар (только для VERDO CH3901, CH3904, CH3905);
• 4-строчный 3,5” TFT ЖК-экран (480х320) с разрядностью до 7 цифр каждый (6 1/5 разряда) на главных дисплеях измерения и воспроизведения.

* - доступно не на всех моделях

** - погрешности не нормируются

Возможности и преимущества:

• Два канала с полной гальванической развязкой, поддерживают одновременное измерение и воспроизведение сигналов с одновременным отображением;
• Функция HART* (только VERDO CH3903 и VERDO CH3905) - заменяет ручной коммуникатор HART;
• Встроенный источник питания токовой петли 24 В;
• Калибровка трансмиттеров с помощью разделенного экрана;
• Сохранение и вызов настроек из памяти прибора;
• Автоматическая и ручная компенсация температуры холодного спая термопар*;
• Ручное и автоматическое пошаговое и пилообразное изменение выходного сигнала;
• Быстрая калибровка и проверка параметров с функцией изменения с шагом 25%;
• Режим прозвонки цепи и защитный противоударный хольстер.

Выбор режимов измерения и калибровки

Портативные калибраторы VERDO CH3900 имеют 2 отдельных гальванически независимых канала, один для измерения, другой для воспроизведения (имитации) сигналов.

Канал «MEASURE»,отображаемый на верхнем разделе дисплее (правая секция входных разъемов), может конфигурироваться только для измерения. Он позволяет измерить напряжение (V, mV), ток (mA), частоту, рабочий цикл и подсчитать кол-во импульсов, измерить сопротивление по 2, 3 и 4-проводной схеме, а также измерить сигналы термопар (8 типов) и термосопротивления по 2, 3 и 4 - проводной схеме (5 типов), кроме этого, этот канал имеет функцию питания токовой петли и прозвонки цепи.

Канал «SOURCE»,отображаемый на нижнем разделе дисплее (левая пара входных разъемов), может использоваться только для воспроизведения (имитации/эмуляции) сигналов. Он позволяет воспроизвести напряжение (V, mV), ток (mA), частоту, сопротивление, а также воспроизвести сигналы термопар (8 типов) и термосопротивления (5 типов).

Дополнительные термопарные разъемы в центре используются как для измерения, так и для воспроизведения сигналов термопар

Режимы измерений

Канал измерений позволяет повести прецизионные измерения параметров промышленных преобразователей, датчиков или др. объектов измерений.

При калибровке промышленной автоматики будет полезным при измерении тока включить функцию LOOP (подача питания 24 В последовательно с контуром измерения тока), позволяя испытывать первичный преобразователь, когда он отключен от проводов установки.

При измерении (и воспроизведении) сигнала с термопар прибор не только показывает значение выходного сигнала в градусах по встроенным калибровочным таблицам для термопар типа R,S,K,E,J,T,N,B, но и отображает э.д.с., генерируемое термопарой.

Пользователь может также выбрать режим автоматической или ручной компенсации холодного спая.

VERDO CH3901, CH3904 и CH3905 позволяет также измерять сопротивление, в т.ч. термосопротивление Pt10, Pt100, Pt200, PT500, Pt1000, по 2-х, 3-х и 4-проводной схеме (измерение по 3-х и 4 проводной схеме существенно повышает точность результатов).
