Клапан регулирующий фланцевый Danfoss VFS 2 DN32 065B1532

Danfoss VFS 2 DN32 (065B1532) Клапан регулирующий фланцевый Kvs-16 м3/ч

DN - номинальный диаметр, мм.
L - присоединительный размер по оси трубопровода, мм.
h - ход штока клапана, мм.
dP - допустимый перепад давления на клапане (для воды), бар.
Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на клапане регулирующем фланцевом составит 1 бар.

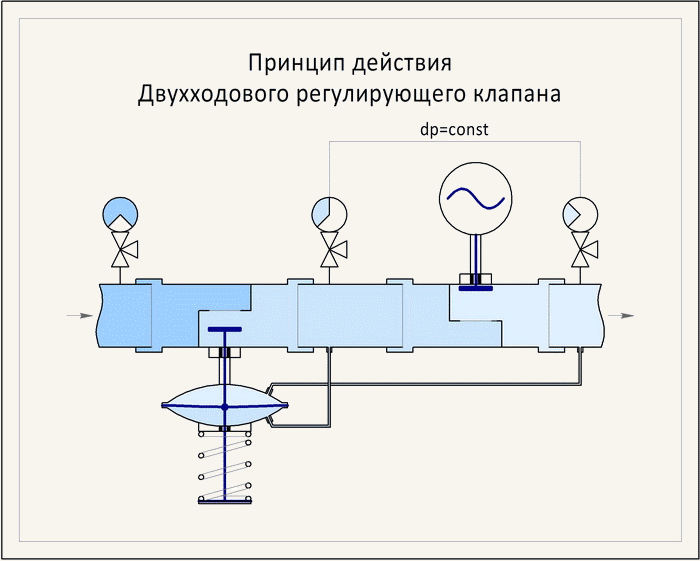

Двухходовой регулирующий клапан — имеет два патрубка для присоединения к трубопроводу и предназначен для ограничения расхода воды. В зависимости то конструкции запорного органа, принцип работы регулирующего клапана аналогичен принципу действия седельного клапана (вентиля) или шарового крана.

Двухходовые регулирующие клапаны широко применяются в инженерных системах зданий с централизованным теплоснабжением (от тепловых сетей). Это обусловлено тем, что используя двухходовой клапан можно ограничить расход теплоносителя и при этом обеспечить требуемый коэффициент смешения, чего не сделаешь с помощью трёхходовых клапанов.

Двухходовые регулирующие клапаны используются для управления теплоотдачей теплообменных аппаратов систем горячего водоснабжения и независимых систем отопления, управления процессом смешения в тепловых пунктах с зависимым подключением к тепловой сети и в качестве исполнительного органа регулятора расхода, давления или перепада давления непрямого действия.

VFS2  - может быть также установлен в системах холодоснабжения, где в качестве регулируемой среды используется 50% водный раствор гликоля.

Монтаж:
При монтаже клапана необходимо убедиться, чтобы направление движения регулируемой среды совпадало с направлением стрелки на корпусе клапана.
Перед монтажом клапана трубопроводная система должна быть промыта, соединительные элементы трубопровода и клапана размещены на одной оси, клапан защищен от напряжений со стороны трубопровода.
Клапан может быть установлен в любом положении, кроме электроприводом вниз, чтобы на привод не попадала вода или конденсат из неплотностей клапана. Необходимо обеспечить достаточно свободное пространство вокруг клапана с приводом для их демонтажа и обслуживания.
Клапан и привод запрещается размещать в помещениях со взрывоопасной атмосферой. Температура окружающего воздуха при монтаже и эксплуатации клапана должна быть в пределах 2–50 °С.
Электропривод может быть повернут вокруг оси штока клапана в удобное для обслуживания положение (на 360°), после чего зафиксирован на клапане стопорными винтами.
