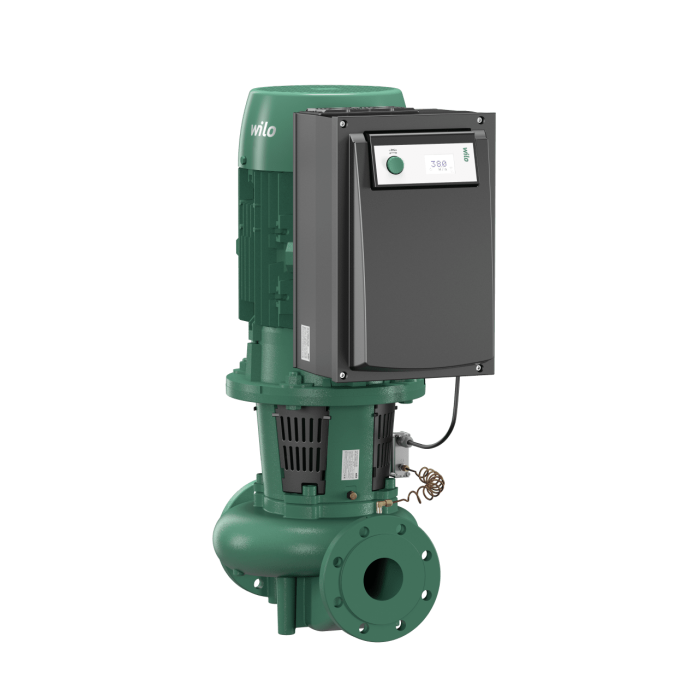

Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением Wilo CronoLine-IL-E 40/200-7,5/2-R1
- Доступность: На складе
- Производитель: Wilo
- Страна производства: Европа
- Артикул: 2159363,2106710
- Модель: CronoLine-IL-E 40/200-7,5/2-R1
805 529 р.
Сравнить этот товар
Описание
Центробежный насос с сухим ротором линейного типа для установки в трубах или на фундаменте со встроенным частотным преобразователем для электронного регулирования параметров, в том числе постоянного или переменного перепада давления (Δp-c/Δp-v).
Тип:
- Одноступенчатый низконапорный центробежный насос
- Спиральный корпус линейного исполнения (всасывающий и напорный патрубок с одинаковыми фланцами в одной линии), фланец PN 16 – с отверстием согласно EN 1092-2
- Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)
- Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием.
- Скользящее торцовое уплотнение для перекачивания воды до T=140 °C. До Tmax= +40 °C допустимо применение гликолевой примеси с объемной долей от 20 до 40 %.
- Специальные скользящие торцовые уплотнения для смесей воды/гликоля, отличных от 20–40 % объемной доли гликоля, а также для температуры перекачиваемой жидкости ≤ 40 °C или других сред, кроме воды (повышенная цена).
Принадлежности:
- консоли для крепления к фундаменту;
- IR-монитор;
- IR-модуль;
- IF-модуль PLR
- IF-модуль LON
- IF-модуль Modbus;
- IF-модуль BACnet;
- IF-модуль CAN.
- Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
- Комплекты дифференциальных датчиков давления (DDG) 0-10 В для насосов в исполнении ...–R1
Серийное оснащение:
- Однокнопочная панель управления для следующих функций:
- Включение/выключение насоса
- Установка заданного значения или числа оборотов
- выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
- выбор режима работы при совместной работе двух насосов (основной/резервный режим работы, режим совместной работы двух насосов);
- конфигурация рабочих параметров;
- Квитирование ошибок
- Экран насоса для индикации следующих параметров:
- Способ регулирования
- заданное значение (напр., перепад давления или частота вращения);
- сообщения об ошибках и предупреждения;
- текущие значения (напр., потребляемая мощность, текущее значение датчика);
- эксплуатационные данные (напр., количество часов работы, расход энергии);
- данные о состоянии (например, состояние реле SSM и SBM);
- данные об устройстве (напр., название насоса);
Дополнительные функции:
- Интерфейсы: управляющий вход «Выкл. по приоритету», «Внешняя смена насосов» (действует только в режиме работы сдвоенного насоса), аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для режима управления (DDC) или дистанционного регулирования заданных значений, аналоговый вход 0–10 В, 2–10 В, 0–20 мА, 4–20 мА для сигнала текущего значения датчика давления, IR-интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-картой памяти/IR-монитором Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности, интерфейс для связи со сдвоенными насосами
- Трехфазный электродвигатель с частотным преобразователем
- Встроенная система управления сдвоенными насосами
- устанавливаемый временной интервал для смены работы насосов (в режиме работы сдвоенного насоса);
- Встроенная полная защита электродвигателя
- различные режимы работы для систем отопления (HV) или кондиционирования (AC);
- Блокировка доступа
- различные панели управления: стандартная/обслуживание
Описание серии
|
Тип
Электронно регулируемый насос с сухим ротором в исполнении inline с фланцевым соединением и автоматической регулировкой мощности
|
||||||||||||||
|
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
|
||||||||||||||
|
Обозначение
|
||||||||||||||
|
Особенности/преимущества продукции
|
||||||||||||||
|
Технические характеристики
|
|
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
|
|
Материалы
|
|
Оснащение/функции
Режимы работы
Панель ручного управления
Ручное управление
Внешнее управление
Сигнализация и индикация
Обмен данными
Функции защиты
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
|
|
Комплект поставки
|
|
Опции
|
|
Принадлежности
|
|
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
|
Габариты и вес
| Вес нетто, кг | 110 |
| Вес, кг | 110 |
| Высота в упаковке, мм | 697 |
| Ширина без упаковки, мм | 294 |
| Ширина с упаковкой, мм | 800 |
| Высота без упаковки, мм | 553 |
| Длина без упаковки, мм | 918 |
| Длина с упаковкой, мм | 1200 |
Данные продукта
| Максимальная температура окружающей среды, °C | +40 |
| Вид упаковки | Одноразовый поддон |
| Диапазон t при макс. t окружающей среды +40 ,°C | -20...+140 (в зависимости от перекачиваемой среды) |
| Изделие | Wilo |
| Количество на один слой, шт | 1 |
| Количество на поддон, шт | 1 |
| Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт) | • |
| Насос с макс. диаметром рабочего колеса для определения MEI | IL40/220-11/2 |
| Свойства упаковки | Транспортировочная упаковка |
| Специальное исполнение для рабочего давления pмакс., бар | - |
| Стандартное исполнение для рабочего давления pмакс, бар | 13 (до +140) 16 (до +120) |
| Тип | CronoLine-IL-E 40/200-7,5/2-R1 |
| Установка в закрытых помещениях | • |
| Цвет | зеленый |
Данные двигателя
| Встроенная полная защита мотора | • |
| Диапазон частоты вращения, об/мин | 380-1450 750-2900 |
| Индекс минимальной эффективности (MEI) | ≥ 0.40 |
| Класс защиты | IP 55 |
| Класс изоляции | F |
| Класс эффективности двигателя | IE4 |
| Макс. потребляемая мощность P1, кВт | 8.7 |
| Номинальная мощность электродвигателя P2, Вт | 7 500 |
| Номинальный ток (прим.) IN 3~400 В, А | 13.8 |
| Подключение к сети | 3~440 В, 50/60 Гц3~400 В, 50/60 Гц3~380 В, 50/60 Гц |
| Помехозащищенность | EN 61800-3 |
| Создаваемые помехи | EN 61800-3 |
| Технология мотора | Асинхронный мотор |
| Устройство защитного отключения | • |
| Частота вращения n, об/мин | 750 - 2900 |
| Число полюсов | 2 |
Материалы
| Вал насоса | 1.4122 |
| Другие скользящие торцевые уплотнения | по запросу |
| Корпус насоса | EN-GJL-250 |
| Промежуточный корпус | EN-GJL-250 |
| Рабочее колесо | EN-GJL-200 |
| Рабочее колесо (специальное исполнение) | G-CuSn10 |
| Скользящее торцевое уплотнение | AQEGG |
Допустимые перекачиваемые жидкости
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (при доле гликоля 20-40 об.%) | • |
| Масляный теплоноситель, °C | Специальное исполнение за дополнительную плату |
| Охлаждающая и холодная вода | • |
Подключение
| Монтаж на консолях | • |
| Номинальный внутренний диаметр DN | 40 - 200 |
| Номинальный внутренний диаметр фланца | DN 40 |
| Установка в открытых помещениях | - |
| Фланец с отверстием для манометра | R 1/8 |
| Фланцы (по EN 1092-2) | PN 16 |
