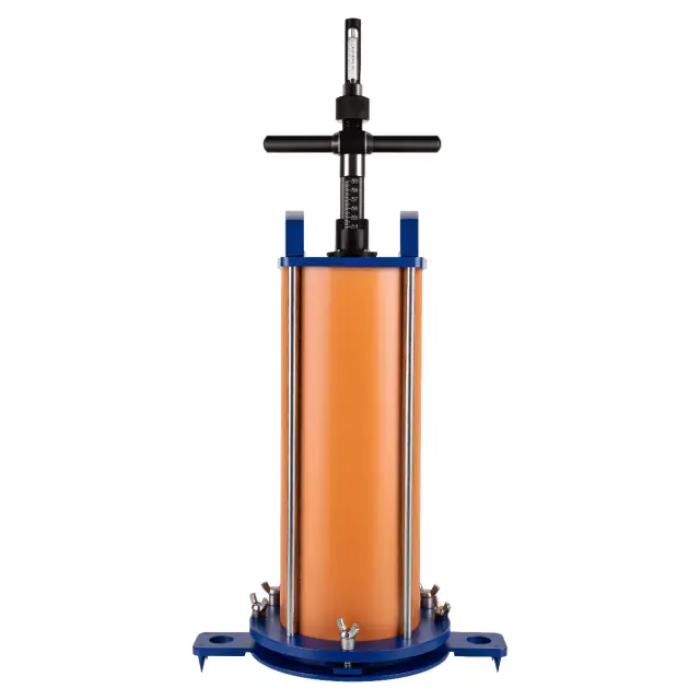

Баллонный плотномер RGK ПБД

Баллонный плотномер RGK-ПБД представляет собой переносной инструмент, который используется для оперативного контроля физико-механических характеристик грунтов, насыпных оснований из щебеночно-гравийно-песчаных смесей, соответствующих ГОСТ 25607, дорожных одежд, покрытий, земляного полотна и т.д. Также изделие подходит для проверки качества уплотнения конструкционных материалов, укрепленных битумом, цементом и т.п., когда невозможен отбор проб в виде кернов и вырубок. Прибор может применяться при проведении изысканий перед производством строительных работ, а также в ходе строительства для оценки качества на промежуточных этапах и при приемке.

Принцип действия

Реализуя метод замещения пробы однородной средой с известными параметрами, баллонный плотномер RGK-ПБД обеспечивает измерение объема вынутого из контрольной лунки грунта, который соответствует объему жидкости, нагнетаемой в резиновую оболочку, заполняющей выемку. Вес отобранной грунтовой массы определяется с помощью комплектных пружинных весов, а плотность вычисляется путем простых расчетов, что исключает вероятность ошибки. Для оценки уплотнения распространённых материалов в паспорте приведены соответствующие графики.

Преимущества

При работе с крупнообломочными грунтами, а также с материалами с крупными включениями, баллонный плотномер RGK-ПБД обеспечивает лучшую точность, по сравнению со средствами измерений, используемыми совместно с емкостями, изготовленными из пленочных материалов на основе полиэтилена или лавсана, рекомендованными в ГОСТ Р 70260-2022. Резиновая оболочка обладает более высокой эластичностью, плотнее заполняя лунку с неровной пористой структурой. Выполнение предварительного замера до извлечения пробы позволяет учитывать поверхностную неровность грунта, что способствует минимизации погрешности.

Конструкционные особенности

• Кольцо-кондуктор, используемое в качестве опорного основания, оборудовано упорами для ног и шинами-фиксаторами, благодаря чему плотномер грунтов устанавливается неподвижно в выбранном месте, без забивания кольев и задействования дополнительного крепежа.
• Пробка на полом штоке, куда заливается вода, снабжена обратным клапаном, обеспечивающим удаление воздуха из системы при опускании поршня, без дополнительных действий.
• Измерительная шкала может калиброваться для точного определения цены деления непосредственно в единицах объема для упрощения и ускорения вычислений.
